Схема базы данных — это просто

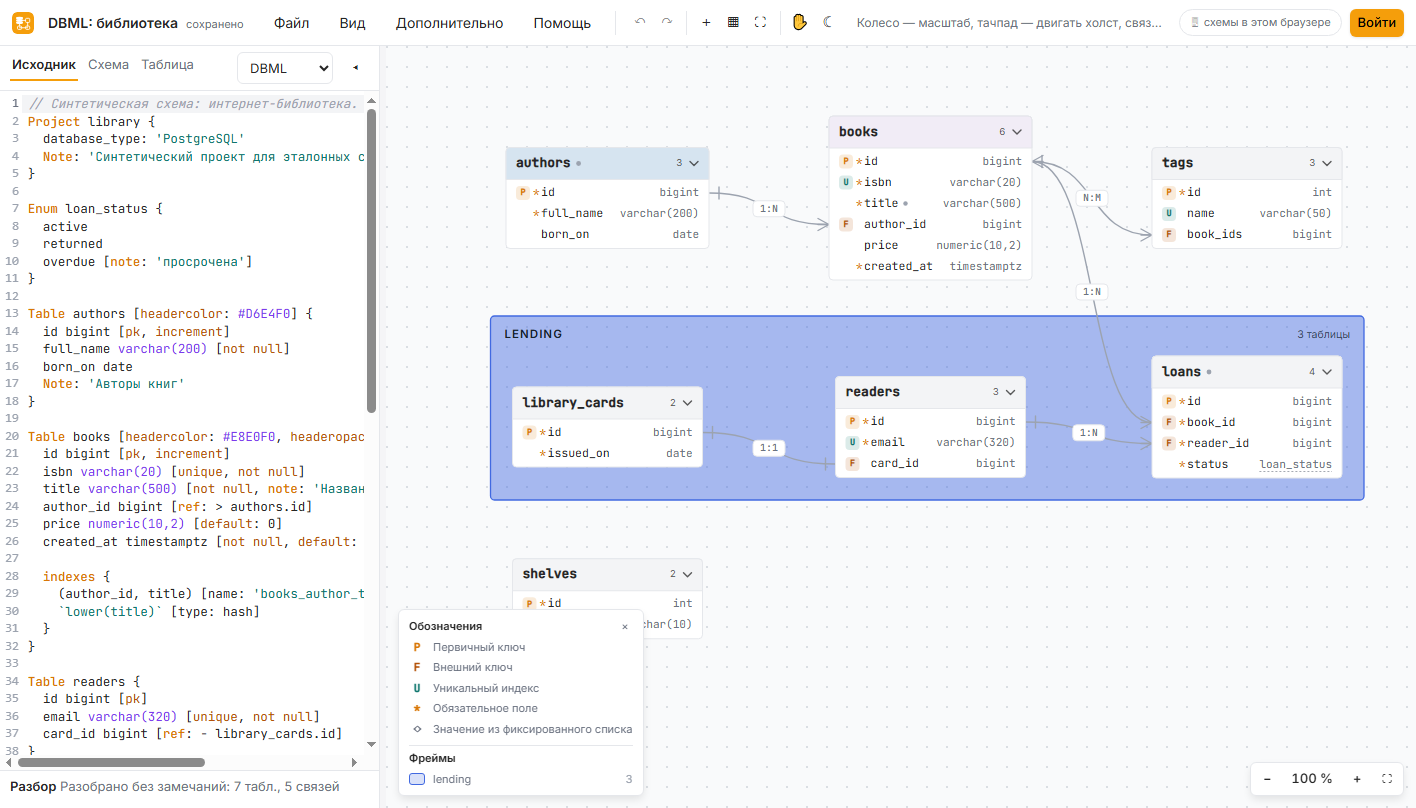

Схема как текст: связь описывается прямо в поле — [ref: > authors.id].

Table authors {
  id bigint [pk, increment]
  full_name varchar(200) [not null]
}

Table books {
  id bigint [pk, increment]
  title varchar(500) [not null]
  author_id bigint [ref: > authors.id]
  price numeric(10,2) [default: 0]
}

Сущности и связь линией: authors ||--o{ books. Оформление и легенду редактор добавляет сам.

@startuml
entity authors {
  * id : bigint <<PK>>
  --
  * full_name : varchar(200)
}

entity books {
  * id : bigint <<PK>>
  author_id : bigint <<FK>>
  --
  * title : varchar(500)
  price : numeric(10,2)
}

authors ||--o{ books
@enduml

Расширение DBML от DBSchema: Collection — коллекция, Object — вложенный документ, поля в фигурных скобках лежат внутри. Другие редакторы DBML такой файл не откроют, поэтому рядом есть экспорт в обычный плоский DBML.

Collection users {
  _id ObjectId
  email String [not null]
  address {
    city String
    zip String
  }
  orders Order[]

  indexes {
    email [unique]
    createdAt [ttl: '30d']
  }
}

Object Order {
  sku String [not null]
  qty Int [not null]
}

Key — шаблон имени ключа, type — тип значения, ttl — время жизни. Связь показывает, из какого поля собирают имя другого ключа.

Key "user:{uid}" [type: hash] {
  email String
  name String
}

Key "session:{sid}" [type: hash, ttl: 30m] {
  uid String [ref: > "user:{uid}"]
  ip String
}

Key "leaderboard:{day}" [type: zset] {
  member String
  score Int
}

Счётчик — GENERATED BY DEFAULT AS IDENTITY, внешний ключ отдельным ALTER TABLE.

CREATE TABLE authors (
  id bigint GENERATED BY DEFAULT AS IDENTITY NOT NULL PRIMARY KEY,
  full_name varchar(200) NOT NULL
);

CREATE TABLE books (
  id bigint GENERATED BY DEFAULT AS IDENTITY NOT NULL PRIMARY KEY,
  title varchar(500) NOT NULL,
  author_id bigint,
  price numeric(10,2) DEFAULT 0
);

ALTER TABLE books ADD CONSTRAINT fk_books_author_id FOREIGN KEY (author_id) REFERENCES authors (id);

Имена в обратных кавычках, AUTO_INCREMENT, numeric становится decimal, движок InnoDB.

CREATE TABLE `authors` (
  `id` bigint NOT NULL AUTO_INCREMENT PRIMARY KEY,
  `full_name` varchar(200) NOT NULL
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `books` (
  `id` bigint NOT NULL AUTO_INCREMENT PRIMARY KEY,
  `title` varchar(500) NOT NULL,
  `author_id` bigint,
  `price` decimal(10,2) DEFAULT 0
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

ALTER TABLE `books` ADD CONSTRAINT `fk_books_author_id` FOREIGN KEY (`author_id`) REFERENCES `authors` (`id`);

Имена в квадратных скобках, IDENTITY(1,1), varchar становится nvarchar.

CREATE TABLE [authors] (
  [id] bigint IDENTITY(1,1) NOT NULL PRIMARY KEY,
  [full_name] nvarchar(200) NOT NULL
);

CREATE TABLE [books] (
  [id] bigint IDENTITY(1,1) NOT NULL PRIMARY KEY,
  [title] nvarchar(500) NOT NULL,
  [author_id] bigint,
  [price] decimal(10,2) DEFAULT 0
);

ALTER TABLE [books] ADD CONSTRAINT [fk_books_author_id] FOREIGN KEY ([author_id]) REFERENCES [authors] ([id]);

Типы по сродству: TEXT, INTEGER, NUMERIC; внешний ключ внутри таблицы.

PRAGMA foreign_keys = ON;

CREATE TABLE authors (
  id INTEGER NOT NULL PRIMARY KEY AUTOINCREMENT,
  full_name TEXT NOT NULL
);

CREATE TABLE books (
  id INTEGER NOT NULL PRIMARY KEY AUTOINCREMENT,
  title TEXT NOT NULL,
  author_id INTEGER,
  price NUMERIC DEFAULT 0,
  FOREIGN KEY (author_id) REFERENCES authors (id)
);
